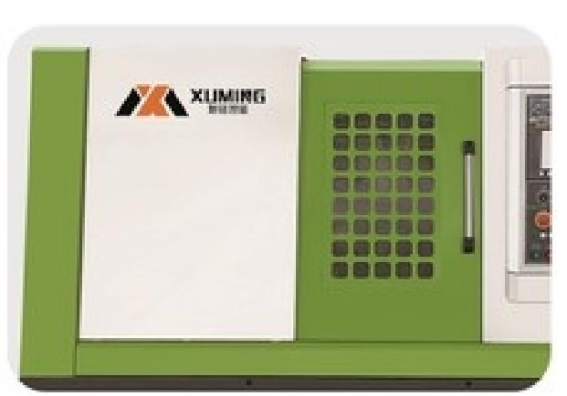

產品型號：刀塔斜軌機系列
上傳時間：2023年11月01日
產品概況：
易于維護和排屑的結構
一、整機特點
一、結構穩定
整體式(床身與底座一體化)鑄鐵斜床身結構，防振性能好，整體剛性高；
二、高速加工
臺灣軸套式主軸，最高轉速4500RPM, 精度高、性能好、品質穩定，適合高速加工，特別針對表面質量要求高的零件加工；
三、消除誤差/提高精度
雙巨型導軌，零間隙、全方位承載，與高精密的滾珠絲杠配合能徹底消除長時間加工導致的誤差，機床移動穩定性高，剛性強，加工零件精度高；
四、高性能
采用日本發那科、臺灣新代22TA 數控系統、凱恩帝或廣數系統，除了傳統的 RS-232 介面外、 更擁有先進的10/100 MHZ、ETHERNET以太網絡和可熱插拔的CF CARD介面，加快了程式傳輸速度。
二、局部展示
系列機型的倒塌配置了高性能的AC 伺服電機，提升了加工的穩定性，保證了優秀的分度精度。最大化減少刀具的底部負荷。
 |  |
| 便于維護 | 排屑機 |
三、XM 刀塔斜軌機參數表
| 項目/機型 | 單位 | XM-208 |
| 加工范圍 | ||
| 床身上最大回轉直徑 | (mm) | ?535 |
| 最大車削直徑 | (mm) | ?300 |
| 床鞍上最大回轉直徑 | (mm) | ?300 |
| Z軸行程 | (mm) | 400 |
| X軸行程 | (mm) | 150+20 |
| 主軸 | ||
| 主軸馬達(連續/30分鐘 | (kw) | 11/15 |
| 主軸最高轉速 | (pm) | 4200 |
| 主軸內錐孔 | (-) | 公制100 |
| 主軸頭部 | (-) | A2-6 |
| 主軸通孔直徑 | (mm) | ?52 |
| 進輸 | ||
| X/Z快速進給速率 | (m/min) | 20/20 |
| 導軌 | (-) | 硬軌 |
| X/Z伺服馬達XIZ | (N.m) | 11.5/11.5 |
| 刀塔 | ||
| 刀位數量 | (No) | 10/2 |
| 標準外徑刀尺寸 | (mm) | 25*25 |
| 內徑刀尺寸 | (mm) | ?40 |
| 刀盤重復定位精度 | (mm) | 0.003 |
| 相鄰刀換刀并縮緊時間 | (s) | 1.2 |
| 夾緊 | ||
| 油缸、卡盤 | (inch) | 8"中空油缸 |
| 尾座 | ||
| 套筒直徑 | (mm) | ?80 |
| 套簡行程 | (mm) | 90 |
| 套筒錐孔 | (-) | 莫氏4# |
| 液壓潤滑系統 | ||
| 液壓系統 | (-) | P=7.0MPA Q=40LMIN |
| 潤滑系統 | (-) | P=0.8MPA, Q=150MLMIN |
| 精度Accuracy | ||
| X/Z定位精度 | (mm) | 0.005/0.005 |
| X/Z重復定位精度 | (mm) | ±0.003/±0.004 |
| 機床外形尺寸 | ||
| (寬X深X高) | (mm) | 3500x1800x1900 |
| 機床重量 | ||
| 重量 | (kg) | 4800 |
備注：1. 以上部分機型參數，個別機型含特殊附件，訂貨時請知悉。
2.技術規格如有變更，如不另行通知，樣本中的圖片參數僅供參考，解用權歸公司所有。
四、標準配置
數控系統，X、Z軸重負荷硬軌，整體式主軸總成，液壓刀塔，自動集中潤滑系統，液壓系統，全封閉防護罩，切削液系統(含水泵及水箱)，電控柜熱交換器，自動鏈板式排屑，液壓油缸，工作燈和三色警示燈，水平調整螺栓及墊塊，標準附件，v液壓尾座，螳刀座
