產品型號：立式加工中心機
上傳時間：2023年09月22日
產品概況：
高性能、高穩定性；長時間高精度維持&完美加工性能；性能強；性價比高；提升品質；恒溫
一、整機優點:
1、高性能、高穩定性
2、長時間高精度維持&完美加工性能。
3、性能強
機身采用高密度、高剛性鑄件，經過高溫退火時效處理。
4、性價比高
由電機通過皮帶實現驅動。這樣為加工操作提供扭矩與轉速的良好結合，具有很高的性價比及經濟性皮帶驅動。
5、提升品質
主軸環狀噴水有4-6個噴嘴，分布于主軸四周，使刀具、工件獲得最佳的冷卻效果，提升加工品質。
6、恒溫
循環帶走主軸產生的熱量，可使主軸有效達到恒溫效果，將主軸頭熱變形，降至最低，確保高速高精度運轉。

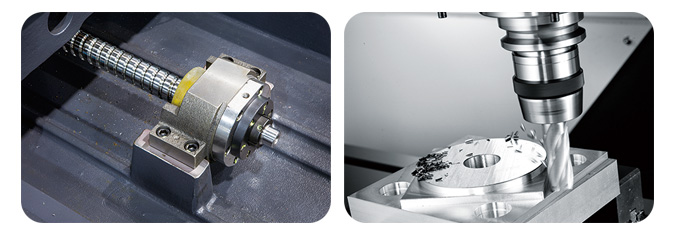

二、局部展示
導軌：三軸均采用高剛性滾柱式線性導軌，承載力佳，傳動精度高，精度保持性好。能滿足粗加工與精加工的要求。
主軸：高精度、高剛性之主軸頭，它能承受徑向與軸向負荷的重切削及長時間切削加工，并能維持加工高度精度。機器配置一個7.5/11KW的主軸電機，轉速可達10000RPM, 能滿足高速加工需求。
三、立式加工中心參數表
| 機型/(單位) | V-1160 |
| 工作范圍 | |
| 工作臺X軸行程 | 1100 |
| 工作臺Y軸行程 | 600 |
| 工作臺Z軸行程 | 600 |
| 主軸鼻端至 工作臺距離 | 130-600 |
| 主軸中心至立柱距離 | 600 |
| 工作臺 | |
| 工作臺面積 | 1200*600 |
| 最大載重 | 800 |
| T型槽(寬x槽數x距) (mm*個*mm) | 18*3*130 |
| 軸向進給 | |
| X、Y、Z軸快速進給(m/min) | 48*48*48 |
| 主軸 | |
| 圓盤刀庫(ACT) | 24T |
| 主軸轉速(Rpm) | 8000/10000/12000/15000 |
| 主軸規格(BT) | BT-40/BT-50 |
| 主軸馬達(Kw) | 15HP(11kw) |
| 一般資料 | |
| 三軸功率(Kw) | 3-3-3 |
| 定位精度 | ±0.005/300 |
| 重復精度 | ±0.003/300 |
| 刀庫/時間(TTS) | |
| 電力需求(KVA) | 30 |
| 氣壓需求(Kg/bar) | 6-7 |
| 泵浦需求(HP) | 2P |
| 機械占地尺寸 | 3200*2800*2800 |
| 機械重量(Kg) | 6500 |
| 控制系統 | FANUC Series-Oi-MF Mitsu Bishi M80 Siemens828D |
備注：1.以上部分機型參數，個別機型含特殊附件，訂貨時請知悉。2.技術規格如有變更，如不另行通知，樣本中的圖片參數僅供參考，解釋權歸公司所有。
四、標準配置
| 全罩式護罩 | 屑盤及水箱 | 自動潤滑系統 |
| 變壓器 | 地腳螺栓及墊塊 | 主軸氣幕防護系統 |
| 工具箱 | 電機、電氣、操作說明書 | 工作燈 |
| 剛性攻牙 | 工作狀態警示燈 | 電氣箱熱交換器 |
| M30自動斷電系統 | 機臺清洗水槍 | 手提吹屑空氣槍三軸滑軌伸縮護罩 |
五、選購配件
| 自動刀長測量與破損檢測器 | 圓盤式油水分離機 | 主軸環狀噴水(限刀臂式刀庫) |
| 鐵屑式輸送機 | 螺桿排屑機 | 油霧收集器 |
| 刀具測量系統 | 三軸光學尺 | 主軸油冷機 |
