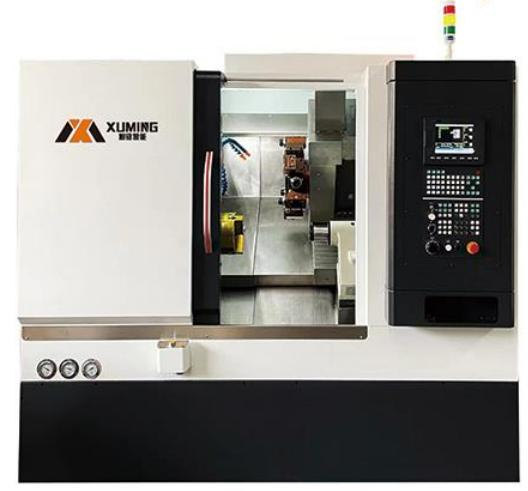

產品型號：XM車銑復合機系列
上傳時間：2023年11月01日
產品概況：
縮短產品制造過程鏈提高工作效率
一、整機特點
1、HT300 牌號連體鑄造，中小件二次回火；
2、加長法蘭式滑塊、正P級滾柱導軌；
3、高剛性雙螺母C3級絲桿；
4、A2-5型/P4級前四后二軸承結構的機械主軸單元；
二、局部展示
12工位伺服動力刀塔，雙編碼器反饋： 主電機與主軸雙編碼器,反饋，驅動器采用M3 通訊實 , 現雙回授。
三、機床特點
X/Z 軸最大移動行程：350/417
機床尺寸：（長 x 寬 x 高）：2430*1530*1800
A 軸最高轉速：3000（選配 8.4N.M 為 5000)
四、XM車銑復合機系列參數表
| 項目/機型 | 單位 | XM-46 |
| 床身上最大回轉直徑 | (mm) | 490 |
| 托板最大回轉直徑 | (mm) | 250 |
| 油缸拉管卡盤通孔直徑 | (mm) | 46 |
| 卡盤外徑尺寸Chuck OD | (mm) | 200 |
| 主軸鼻端形式 | (-) | A2-5 |
| 主軸碟剎扭矩 | (N.m) | 75 光碟/油壓30 兆帕狀態下 |
| 主軸最高轉速 | (r/min) | 4000 |
| A 軸最高轉速 | (r/min) | 5000 |
| X/Z 軸最大移動行程 | (mm) | 350/417 |
| X/Z 軸最快移動速度 | (mm) | 24000/24000 |
| X/Z/A 軸電機最大扭矩 | (N.m) | 11.5/11.5/11.5 |
| X/Z 軸導軌規格 | (mm) | 35/35 滾柱 35/35roller |
| X/Z 軸絲桿規格 | (mm) | 32*10/32*10 |
| X/Z 軸重復定位精度 | (mm) | ±0.002 |
| 絲桿溫升＜10°定位精度 | (mm) | ±0.005 |
| X/Z 軸最小設定單位 | (mm) | 0.001 |
| 刀座規格 | (mm) | 20*20+?25 |
| 動力頭規格 | (-) | ER25 |
| 刀塔型號 | (-) | BMT40-12(7+2) |
| 主電機功率 | (kg) | 7.5 |
| 機床尺寸（長X寬X 高） | (mm) | 2430*1530*1800 |
| 整機毛重 | (kg) | 約3200Approx. 3200 |
備注：
1.以上部分機型參數，個別機型含特殊附件，訂貨時請知悉。
2.技術規格如有變更，如不另行通知，樣本中的圖片參數僅供參考，解釋權歸公司所有。
五、標準配置：
控制系統，驅動電機，主軸，回轉油缸，動力卡盤，動力刀塔，絲桿，直線導軌，絲桿軸承，水泵，潤滑泵，電壓電器，液壓站，床身
