產品型號：龍門系列加工中心機
上傳時間：2023年10月31日
產品概況：
超高效能龍門 接觸面皆經過精密的收購鏟花程序
一、整機特點
1、性能強
全系列X/Y/Z 軸采用高剛性滾柱型線性滑軌，軸向系統兼具重載與快速移動等特色；
2、性價比高
關鍵接觸面皆經過嚴謹?shù)氖止ょP花工藝，以確保極致精度與均衡負載；
3、提升品質
所有結構件皆經過FEM有限元素分析，具有結構輕量化、設計合理化等優勢，確保整機最佳化的結構剛性；
4、恒溫
模組化的主軸設計，可搭配齒輪式或直連式主軸，滿足精密模具或零件之加工需求。
二、應用領域
1、汽車行業；2、航天業能源產業；3、模具產業；4、鐵道工業
三、極致的切削能力
秉持旭銘智能一貫地高剛性、重切削結構設計，全系列機型更兼具五面加工中心機的高精度指標，以堅實的結構與優越的幾何精度，打造全方位高效能切削。
·全自動五面加工能力，全自動附加頭交換
·X、Y軸采用高剛性、高精密線性滑軌，X軸為對稱的全支撐四軌設計
·Z軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削

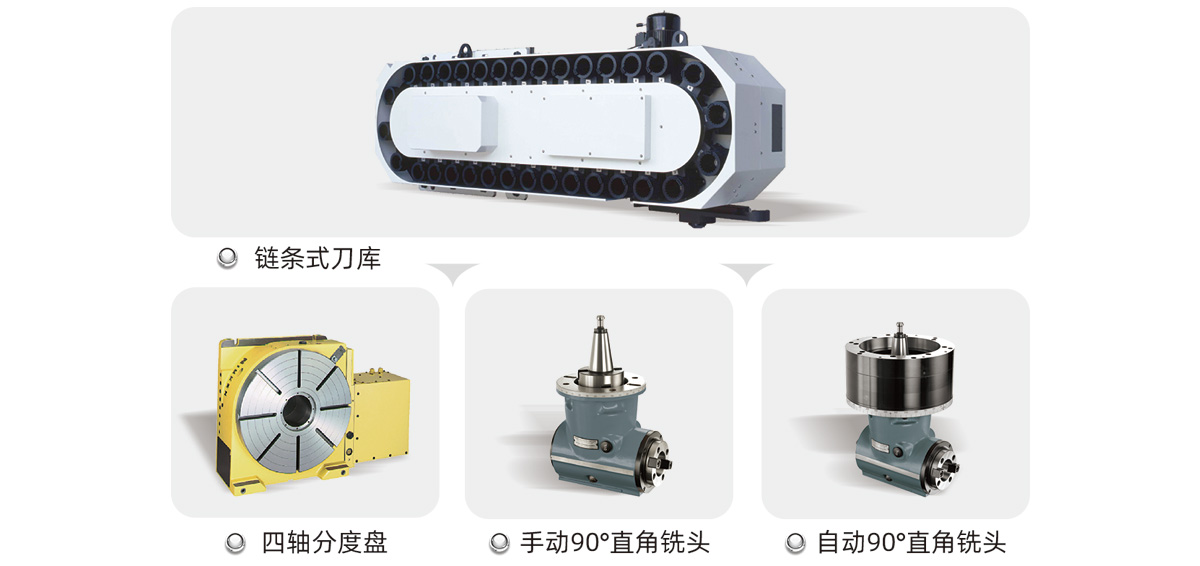

四、配件選購
五、龍門加工中心參數表
| 項目(單位)機型 | VMC-4025L |
| 工作臺 | |
| 工作臺尺寸 | 4000*2400 |
| T型槽尺寸 | 11-18*150 |
| 工作臺荷重 | 12000 |
| 行程 | |
| X/Y/Z三軸行程 | 4000/2500/1000 |
| 主軸鼻端至臺面 | 200-1000 |
| 龍門寬度 | 2500 |
| 傳動模式 | X/Y/Z軸直連 |
| Z軸配重(-) | 油壓+氮?dú)馄胶?/td> |
| 主軸 | |
| 主軸轉速 | 6000 |
| 主軸規格 | BT50 |
| 主軸直徑 | ?190 |
| 減速比(高、低) | 1:1,1:1 |
| 主軸標配(-) | 皮帶 |
| 快速移動 | |
| 三軸切削進給速率(m/min) | 1-8000 |
| 三軸快速移動(m/min) | 12/12/10 |
| 精度 | |
| 定位精度 | ±0.005/300 |
| 重復定位精度 | ±0.005 |
| 驅動馬達 | |
| 主軸驅動馬達(連續30分鐘)(Kw) | 22/26 |
| X/Y/Z驅動馬達(Kw) | 7/4.5/4.5 |
| X/Y/Z滾珠絲桿 | 8020/6316X2 |
| 線軌寬度/軌道數/滑塊數(mm) | 直線導軌55/65 重載規格，Z軸硬質滑動導軌(直線導軌) |
| 一般規格 | |
| 占地面積(長x寬x高)(mm) | 12000*5500*4600 |
| 凈重 | 48000 |
六、標配
FANUC OI-MF 控制器，主軸溫控系統(油冷機)，6000RPM兩段全齒式主軸，雙油壓缸配重系統，三軸進給皮帶減速安全機構，中央集中自動潤滑系統，全封式防護罩(無頂蓋)，卻系統(含泵及水箱)，雙螺桿卷屑機及鏈板式鐵屑輸送機，滑油獨立回收系統 ，腳踏式松刀開關，移動式手搖輪(MPG)，工作燈及警示燈，RS-232/RJ45/USB 界面，自動斷電功能，電源變壓器(380V-220V)，水平懸吊式操作箱，水槍及氣槍，基礎螺栓及水平調整工具一套，技術資料一套
七、選配
FANUC3IIMB/SIEMENS828D 控制器，8,000RPM/10,000RPM 直結式主軸，立柱加高(200MM)，Z軸1,200線軌全密式防護罩(含頂蓋)，第四軸界面，自動刀長量測系統，自動工件量測系統，24T/32T/40T/60T鏈條式刀庫，電氣箱冷氣機，油路刀把 (BIG)，副工作臺，AICCI功能，NURBS插補功能，三軸分離式位置編碼器，三軸光柵尺，加裝5°分度90°銑頭，工作臺前加裝階梯踏板
