一、整機特點

1、高穩定性

底座、工作臺、立柱、橫梁、滑座、滑枕均采用優質樹脂砂造型、高強度 優質鑄鐵，具有完善的熱處理工藝過程來消除殘余應力，并布置足夠的加 強筋板，保證整機具有足夠的強度、剛性和高穩定性；

2、滿足不同需求

采用加大型號的零部件，可滿足重型加工需求；

3、提升剛性

立柱、底座及鞍座為箱形結構，配合合理化的筋骨強化設計，除了提升結構剛性，并將熱變形降到最低程度；

4、提高質量

可以加工復雜的、以前只能通過澆注方法才能得到的零件；可提高表面加工質量、縮短加工時間。

二、應用范圍

廣泛應用于：汽車行業軌道交通、航天航空、機械配件、線性模組導軌、通訊等行業的材料加工。

汽車部件：新能源汽車鋁車身、電池包、汽車腳踏板、保險杠、天窗導軌、行李架；

醫遼器械：懸梁型材、輸送架、高級醫遼床；

電視機鋁邊框；紡織機械鋁部件；航天航空鋁部件；輪船游艇鋁部件等等。

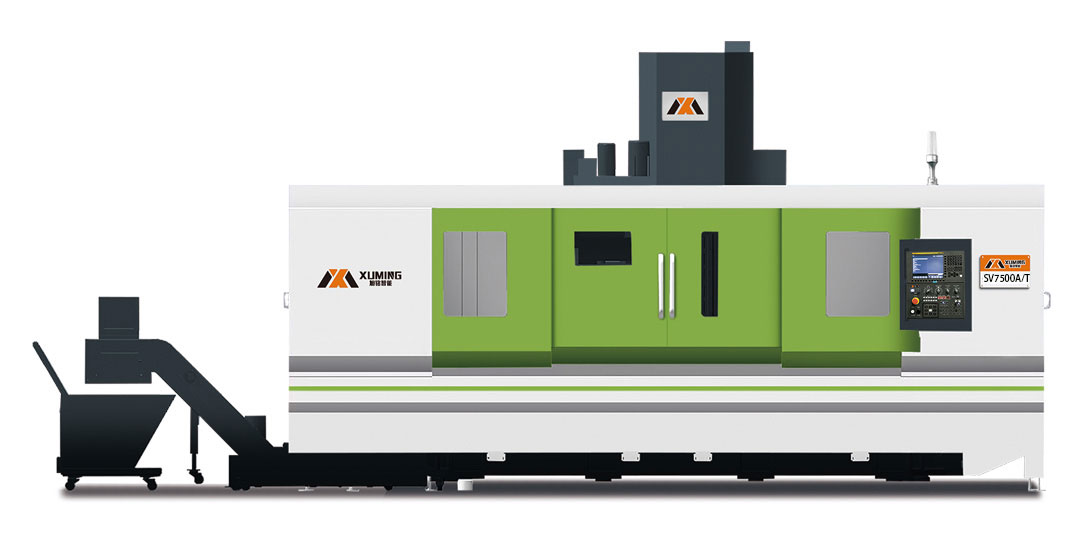

三、型材加工中心機參數表

項目	SV7500A/T
工作內容(單位)
工作臺尺寸	7900×500
X/Y/Z軸行程	7500×550×550
主軸鼻端至工作臺距離	150-700
主軸中心至立柱軌道面距離	580
工作臺最大載重	7000
主軸規格(單位)
主軸錐度 (bt)	BT40
立柱主軸數量	1、2
直連式傳動結構	直連式
主軸轉速	12000
主軸功率(Kw)	7.5/11
主軸內孔錐度	BT40-150
進給內容(單位)
G00快速進(m/min)	40/48/48
G01切削進給 (mm/min)	1-10000
伺服電機規格(Nm)	3000
伺服電機轉速(rpm )	150-700
Y.Z電機聯接方式(/ )	直聯
X電機聯接方式(/)	減速機
Y.Z滾珠絲桿規格	4016
X齒條傳動(/)	精密齒條
X 直線電機傳動(選) (/)	直線電機
X/Y/Z軸線軌規格	45滾珠
軸項定位精密	±0.02/300
重復定位精密	±0.02/300
最小移動值	0.001
刀庫系統(單位)
結構(pes)	刀臂式
容量(只)	24
換刀時間T-T(min)	2.2
最大刀具重量	8
空氣壓力	6.5
潤滑油/冷卻液容量(L)	4/450
電源容量(Kw)	25
重量約A/B(T)	14.1
外形規格(單位)
長/室/高(最高) /高(最低)(m)	8.5×3×2.8×3.2
機床結構(mm)	動柱式
排屑方式(1)	單螺桿

備注：

1.以上部分機型參數，個別機型含特殊附件，訂貨時請知悉。

2.技術規格如有變更，如不另行通知，樣本中的圖片參數僅供參考，解釋權歸公司所有。
